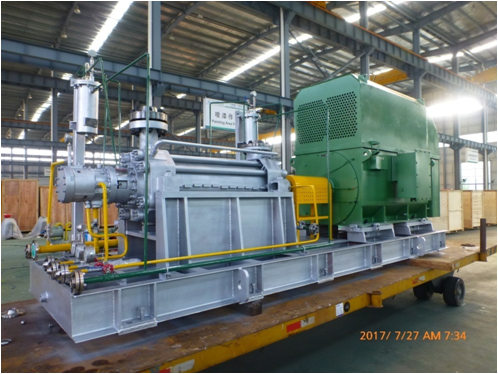

BMS系列卧式多级离心泵

产品介绍

产品类型-系列描述:

  BMS型石油化工流程泵为卧式、单壳体径向剖分多级两端支撑式离心泵,也称多级单壳体节段式泵,环形段泵。是根据API610标准要求设计,BB4泵型。该系列泵壳体采用径向导叶结构,可以根据温度选取中心支撑或底脚支撑结构,进出口可以按照用户的需要多个方向灵活布置;首级叶轮和次级叶轮采用不同的设计理念进行设计,首级考虑泵的汽蚀性能,次级考虑泵的效率,整个泵具有优良的汽蚀性能和效率;密封系统完全按照API682第三版《离心泵及回转轴封系统》进行设计,可配置各种形式的密封和冲洗冷却方案,适用于各种复杂工况,使用范围广;平衡装置,该系列泵采用平衡鼓,平衡盘鼓的结构,能更好的平衡轴向力,减轻轴承负担,增加轴承寿命;轴承分滚动轴承和滑动轴承两种配置形式,可以依据泵的实际情况来选用。







参数:



API标准泵结构型式:BB4

适用流量范围:3~900 m3/h

适用扬程范围:~1800 m

最高设计压力:27 MPa

适用温度范围:-50~210ºC





领域: 可输送各种清洁或者轻度污染的易燃,易爆,中性,强腐蚀性介质,主要应用于冷却或加热系统,锅炉给水,冷凝水,除垢及一般工业应用等。

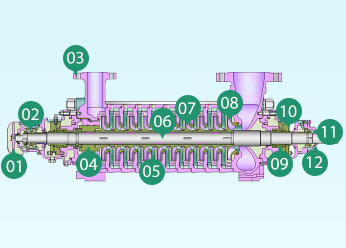

产品剖面图:





1. 配置风扇对轴承箱进行冷却。

2.面对面配对安装的圆锥滚子轴承,保证轴承的承载能力,避免轴承发热现象。稀油润滑。

3. 底脚安装,进出口可以按照用户的需要有不同的选择,方便现场安装。

4. 轴向力采用平衡鼓+平衡鼓套的结构形式,结构简单,平衡效果好。

5. 所有的口环、级间衬套、节流间隙处均采用不咬合、高硬度的配对材料。可以对表面处理得到更高硬度,以便输送含固体颗粒等磨损介质。

6. 叶轮轴上定位保留一定的安装间隙,随着温度变化可以减少轴的变形,并且整个转子做动平衡试验,保证转子运行的稳定性。

7. 次级叶轮具有较高的效率指标,整个系列的产品高效节能。

8. 首级叶轮单独设计,具有较高的抗汽蚀性能。

9. 标准API682密封腔,根据工况和用户要求可以配置不同的密封形式。

10. 配集装式单机械密封或串联双机械密封,达到更好的密封效果。

11. 径向圆柱滚子轴承,可承受径向负荷。

12. 迷宫防尘盘。其可以有效防止灰尘进入箱体对轴承造成破坏,也可以防止润滑油外漏,提高轴承寿命。
