BMA型石油化工流程泵

产品类型-系列描述:

BMA型石油化工流程泵为卧式、多级、首级双吸或单吸、水平轴向剖分、两端支撑离心泵,它是根据API610标准要求设计,BB3泵型。其总体采用对称叶轮布置形式轴向力自平衡,减少了平衡机构设置的故障率。泵进出口均位于泵体下部,在维护检修过程中无需移动管线就可以拆卸设备。







参数:



依据标准:API610 11th

API标准泵结构型式:BB3

适用流量范围:20~2500 m3/h

适用扬程范围:70~1200 m

最高设计压力:15 MPa

适用温度范围:- 40 ~ 200ºC

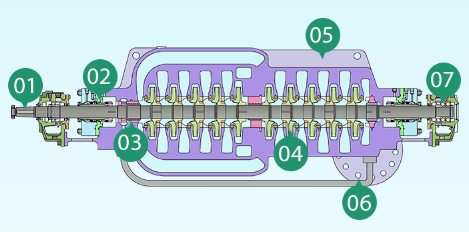

产品剖面图:





1.锥形轴端设计,便于联轴器的安装和拆卸。方便现场密封更换和正常维护等操作。

2.标准API682密封腔,根据工况和用户要求可以配置不同的密封形式。

3.所有的口环处、级间衬套处、节流间隙处均采用不咬合、高硬度的配对材料。可以对表面处理,得到更高硬度,以便输送固体颗粒等磨损介质。

4.叶轮热装,过盈配合。整个转子刚度好,挠度小,保证运行间隙,运行可靠稳定。对称布置叶轮轴向力自平衡。

5.分体的泵体设计,便于维护安装,双蜗壳使得径向力自平衡,壳体严格计算设计保证强度、刚度,提升运行可靠性稳定性。

6.泵进出口均在泵体的下部,维护和检修时仅需打开泵体上盖即可,无需移动管路,减少了维修时间,提升维护效率。

7.多种轴承形式配置,以供不同功率选取。箱体预留各种仪表接口,供用户选用。防尘结构设计有效防止油外漏和灰尘进入箱体。
