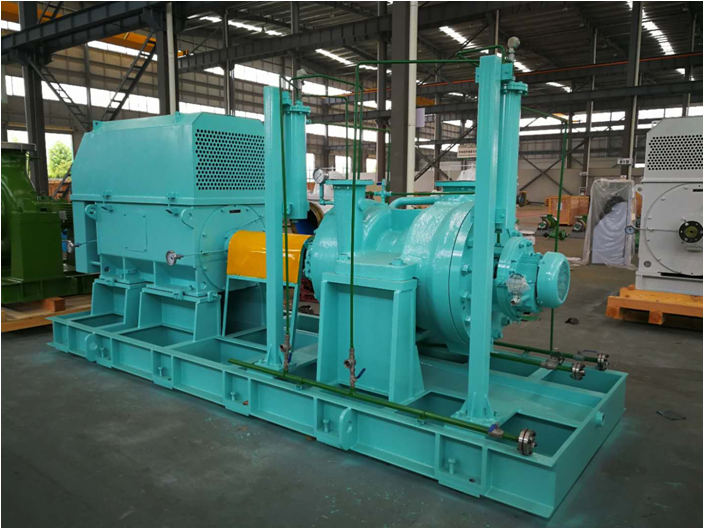

产品介绍

产品类型-系列描述：

　　BR 型重工位石油化工流程泵为卧式、 径向剖分，单级、两级或三级两端支撑离心泵，是根据 API610 标准要求设计,BB2 型泵。 其基本型为单级结构，叶轮分为双吸和单吸。该系列泵在泵的支撑、轴承布置、预留接口、冷却冲洗、腔体结构等方面严格按照标准设计。合理规划，增强零部件的通用性，减少备品种类数量和维护时间。

参数：

依据标准：API610 11th

API标准泵结构型式：BB2

适用流量范围：1~3000 m3/h

适用扬程范围：1~600 m

适用温度范围：-40~450 ºC

适用设计压力：BR低压设计单级泵5.0MPa，两级、三级泵11.0MPa

BR高压设计单级泵11.0 MPa，两级、三级泵15.0MPa

产品剖面图：

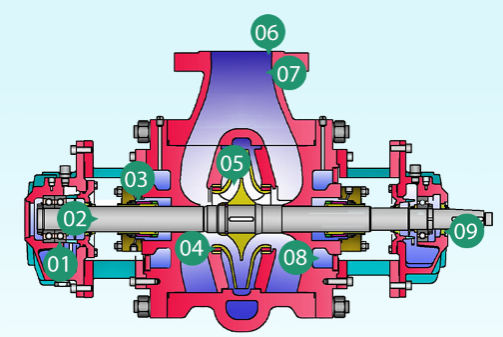

1.B1R结构

1.根据功率、转速，可配置滚动轴承，滑动轴承或强制润滑轴承结构，确保泵的安全可靠运行。

2.刚性轴设计，挠度小，运转稳定，符合API610标准要求的圆锥形轴伸，使联轴器、轴承、密封安装拆卸方便，易于维修。

3.符合API682标准的密封腔尺寸，根据需求可配置各种密封形式。

4.泵盖、叶轮都设有耐磨密封环、密封环间隙和硬度要求符合API610标准要求，使用寿命长，更换维护方便。

5.叶轮有单级双吸和单级单吸。采用双吸结构，汽蚀性能好，无水力轴向力，可用于各种高、低压工况，可确保轴承使用寿命。

6.进出口法兰按GB设计，也可根据用户要求执行ANS、HG、SH、DIN、EN标准，进出口上进上出。

7.BR型单级结构泵体低压设计压力5.0MPa，高压设计压力11.0MPa，采用双蜗壳结构，很好的平衡径向力，对泵轴和轴承影响小。

8.泵盖刚性设计，承压能力强，可靠性高，设计有水冷腔，高温工况可降低密封腔温度，保证机械密封运行可靠。

9.可选配迷宫防尘盘和机械油封。其可以有效防止灰尘进入箱体对轴承造成破坏，也可以防止润滑油外漏，提高轴承寿命。

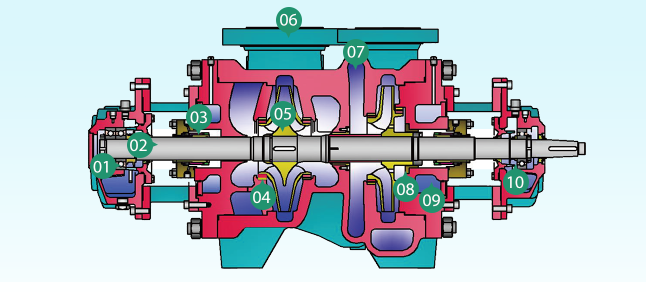

2.B2R结构

1.根据功率、转速，可配置滚动轴承，滑动轴承或强制润滑轴承结构，确保泵的安全可靠运行。

2.刚性轴设计，挠度小，运转稳定，符合API610标准要求的圆锥形轴伸，使联轴器、轴承、密封安装拆卸方便，易于维修。

3.符合API682标准的密封腔尺寸，根据需求可配置各种密封形式。

4.泵盖、叶轮都设有耐磨密封环、密封环间隙和硬度要求符合API610标准要求，使用寿命长，更换维护方便。

5.叶轮首级双吸，次级单吸结构，汽蚀性能好，次级叶轮采用后密封环和平衡孔平衡轴向力，无水力轴向力，可用于各种高、低压工况，可确保轴承使用寿命。

6.进出口法兰按GB设计，也可根据用户要求执行ANS、HG、SH、DIN、EN标准，进出口具有上进上出。

7.BR型两级结构，泵体低压设计压力11.0MPa，高压设计压力15.0MPa，采用双蜗壳结构，很好的平衡径向力，对泵轴和轴承影响小。对称的空间过渡式流道，减小了冲击损失，从而确保二级叶轮的入口性能，提高了效率。

8.级间采用级间衬套结构，有效的减少了级间泄漏，降低了泵的容积损失，提高泵了的效率，维持密封腔低压，保证密封安全运行。

9.泵盖刚性设计，承压能力强，可靠性高，设计有水冷腔，高温工况可降低密封腔温度，保证机械密封运行可靠。

10.可选配迷宫防尘盘和机械油封。其可以有效防止灰尘进入箱体对轴承造成破坏，也可以防止润滑油外漏，提高轴承寿命。
