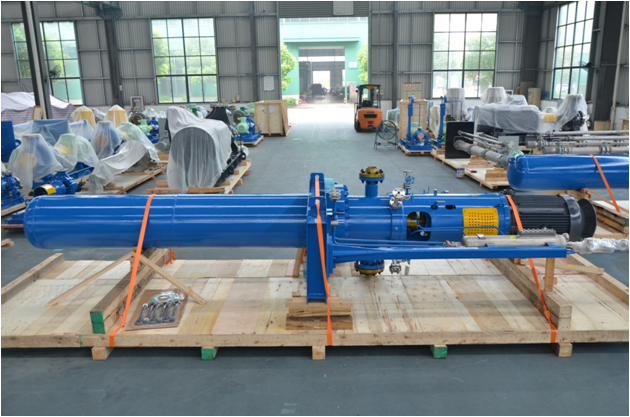

VDD系列立式多级泵

产品介绍

产品类型-系列描述:

  BA 系列石油化工流程泵为卧式、单级、 双吸、 水平轴向剖分、两端支撑离心泵, 是根据 API610 标准要求设计,BB1 型泵。该系列泵水力优良,型谱覆盖全面,高效高抗汽蚀。根据大量试验数据结合水力分析软件进行优化,使得其水力性能达到当前国际领先水平。


参数:

标准:API610

流量:20~800 m3/h

扬程:~1000m

压力:15.0MPa

温度:-80~180ºC

领域: 该系列泵主要用于炼油厂、石油化工、煤化工、发电厂、低温工程、管线调压,冷凝液抽取、海上平台、油船等行业和领域。



产品剖面图:





1.设置有测温测振接口,可以对轴承使用情况进行监控,保证设备在最佳状态下运行。

2.滚动轴承结构,采用稀油润滑,润滑效果好,并设计有水冷与风冷结构,可有效的降低轴承室温度,适用于高温工况。

3.密封腔体符合API610标准要求,可以根据工况要求配置各种形式的密封和各种辅助系统。

4.采用平衡鼓平衡轴向力,平衡效果好,轴承负载小,并不受轴承位置影响,便于安装。

5.安全可靠的接轴方式,可以很好的保证轴的精度,增加泵的插入深度,扩大了泵的使用范围。

6.采用多点支撑滑动轴承结构,轴承间距的设计符合API610标准的要求,安全可靠性高,轴衬采用高耐磨石墨或复合材料。

7.采用径向导叶结构 ,结构紧凑,单级叶轮相对较高,适合高扬程工况。

8.首级叶轮具有良好的吸入性能,具有较低的汽蚀余量,使泵在相同工况下,有效的减短了泵插入深度,保证泵的可靠性。
